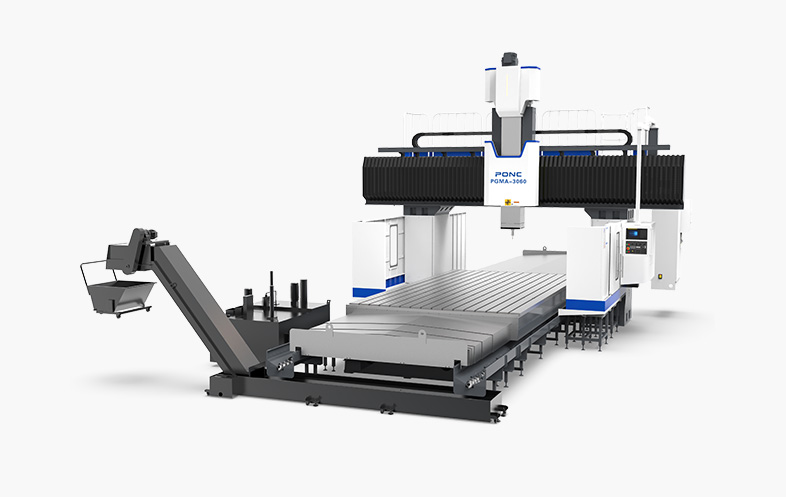

定梁龍門加工中心PGMA系列
工作臺尺寸：3000×4000/6000/8000mm
主軸轉速：3000rpm
切削給進速度：6/6/6m/min
重復定位精度：0.015/0.025/0.012mm
廣泛應用于:造船、發電、重機、機床、紡織機械、印刷機械、模具制造等行業。
| 參數表 - PGMA-3040/60/80 | ||||
| 參數 | 單位 | PGMA-3040 | PGMA-3060 | PGMA-3080 |
| X軸行程 | mm | 4200 | 6200 | 8500 |
| Y軸行程 | mm | 4500 | 4500 | 4500 |
| Z軸行程 | mm | 1600 | 1600 | 1600 |
| 主軸端面至工作臺距離 | mm | 300~1900 | 300~1900 | 300~1900 |
| 兩立柱間距離 | mm | 3700 | 3700 | 3700 |
| 工作臺 | ||||
| 工作臺尺寸 (寬 x 長) | mm | 3000×4000 | 3000×6000 | 3000×8000 |
| 最大承載 | t | 24 | 36 | 48 |
| T型槽寬度/間距 | / | 28×200×13 | 28×200×13 | 28×200×13 |
| 主軸 | ||||
| 主軸轉速 | rpm | 2500 | 2500 | 2500 |
| 主軸功率(S1/S6-40%) | kW | 37/55.5 | 37/55.5 | 37/55.5 |
| 主軸扭矩(S1/S6-40%) | N·m | 1873/2810 | 1873/2810 | 1873/2810 |
| 主軸錐孔 | / | BT50 | BT50 | BT50 |
| 滑枕截面 | mm | 450×450 | 450×450 | 450×450 |
| 刀庫 (選配) | Chain type/Disc type | |||
| 刀庫容量 | 32/40/60（chain） /24(disc ) | |||
| 最大刀具直徑 (滿刀) | mm | Ф125 / Ф112 | ||
| 最大刀具直徑 (空位) | mm | Ф250 / Ф200 | ||
| 最大刀具長度 | mm | 400 / 300 | ||
| 最大刀具重量 | kg | 25 /18 | ||
| 移動速度 | ||||
| 快移速度X/Y/Z | m/min | 10/15/10 | 10/15/10 | 10/15/10 |
| 切削進給速度X/Y/Z | m/min | 6/6/6 | 6/6/6 | 6/6/6 |
| 精確度 | ||||
| 定位精度X軸 | mm | 0.025/0.035/0.045 | 0.025/0.035/0.045 | 0.025/0.035/0.045 |
| 重復定位精度X軸 | mm | 0.015/0.025/0.035 | 0.015/0.025/0.035 | 0.015/0.025/0.035 |
| 定位精度Y/Z軸 | mm | Y:0.035;Z:0.018 | Y:0.035;Z:0.018 | Y:0.035;Z:0.018 |
| 重復定位精度Y/Z軸 | mm | Y:0.025;Z:0.012 | Y:0.025;Z:0.012 | Y:0.025;Z:0.012 |
| 機械規格 | ||||
| 氣壓需求 | kg/cm2 | 6 | 6 | 6 |
| 數控系統 | / | SIEMENS/FANUC | SIEMENS/FANUC | SIEMENS/FANUC |
| 高度 | mm | 8000 | 8000 | 8000 |
| 占地面積 | mm | 12000×9000 | 16000×9000 | 20000×9000 |
| 重量 | T | 80 | 90 | 100 |
產品特點：
1.該機器具有銑削、鏜削、鉆削、攻絲等多種加工功能；
2.適用于各種基礎大件、板件、盤類件、殼體件、具等精密零件的加工；
3.機床X軸四根滾柱導軌支撐，Z軸采用四面約束的方滑枕結構，機床加工剛性優；
4.機床Z軸進給采用雙電機雙絲杠驅動，慣量匹配更優，動態響應更好。
