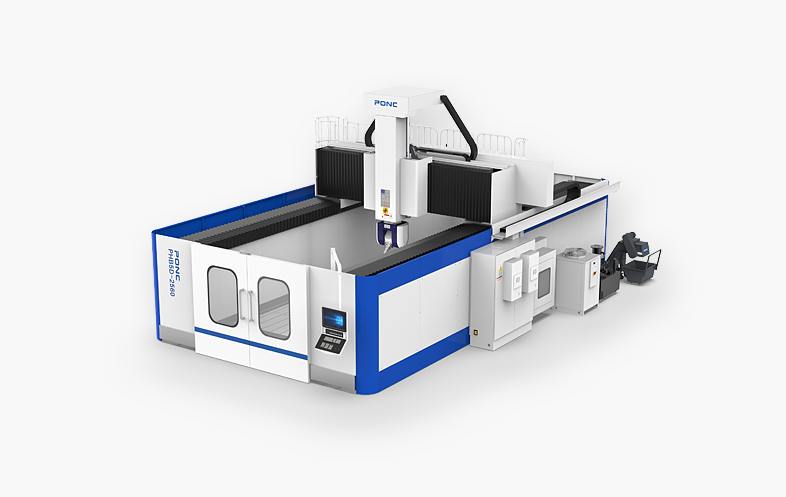

橋式五軸龍門加工中心PHB5D-2540/60/80
工作臺尺寸：2500×4000/6000/8000mm
主軸轉速(額定/最高)：6000/18000rpm
切削給進速度：15/15/15m/min
重復定位精度：0.012/0.01/0.008mm
主要適用于：航空航天、模具制造等行業中大型零部件的高精度復雜曲面、多面五軸聯動加工。
| 參數表 - PHB5D-2540/60/80 | ||
| 行程 | 單位 | 參數 |
|---|---|---|
| X軸行程 | mm | 4000/6500/8500 |
| Y軸行程 | mm | 2600 |
| Z軸行程 | mm | 1250(1000/1500) |
| 主軸端面至工作臺距離 | mm | 0~1250 |
| 兩立柱間距離 | mm | 3400 |
| 工作臺 | ||
| 工作臺尺寸 (寬 x 長) | mm | 2500×4000/6000/8000 |
| 最大承載 | T/m2 | 5 |
| T型槽中心間距 | / | 22H7;250 |
| 主軸 | ||
| 主軸轉速 | rpm | 6000/18000 |
| 主軸功率 | kW | 56/70(S1/S6) |
| 主軸扭矩 | N·m | 89/111(S1/S6) |
| 主軸錐孔 | / | HSK A63 |
| 滑枕截面 | mm | 500×500 |
| 刀庫 (選配) | ||
| 刀庫容量 | pcs | 20 |
| 最大刀具直徑 (滿刀) | mm | Ф80 |
| 最大刀具直徑 (空位) | mm | Ф150 |
| 最大刀具長度 | mm | 250 |
| 最大刀具重量 | kg | 5 |
| 移動速度 | ||
| 快移速度X/Y/Z | m/min | 30/30/30 |
| 切削進給速度X/Y/Z | m/min | 15/15/15 |
| 精確度 | ||
| 定位精度X軸 | mm | 0.025/0.03/0.04 |
| 重復定位精度X軸 | mm | 0.012/0.017/0.022 |
| 定位精度Y/Z軸 | mm | Y:0.015;Z:0.012 |
| 重復定位精度Y/Z軸 | mm | Y:0.01;Z:0.008 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 數控系統 | / | SIEMENS/FANUC |
| 高度 | mm | 5700 |
| 占地面積 | mm | 8300/10800/12800×7800 |
| 重量 | T | 55/70/84 |
產品特點：
1.該機型為大型高速橋式五軸龍門，適用于航空航天、模具制造等行業中大型零部件的高精度復雜曲面、多面五軸聯動加工；
2.橫梁在兩側墻體運動，運動部件輕量化，利于實現高速進給；
3.橫梁與滑座鑄造為一體，滑座內部為箱形結構，滿足機床重負荷切削。
