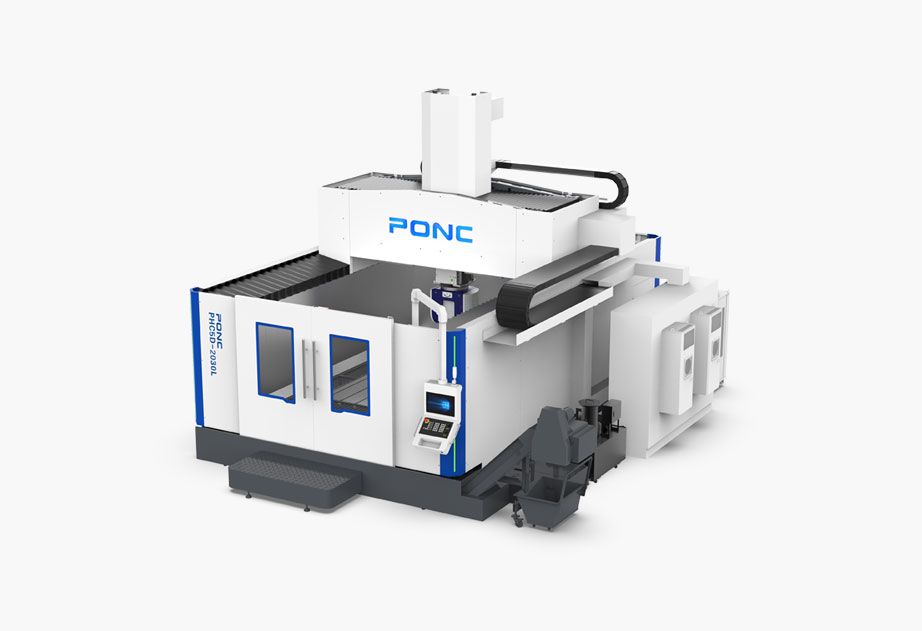

雙五軸龍門加工中心PHZ-1830
主軸轉速(額定/最高)：8000/20000rpm
快移速度：110/110/110m/min
切削給進速度：15/15/15m/min
重復定位精度：0.01/0.01/0.008mm
專門應用于：大型一體化壓鑄車身結構件加工。
| 參數表 - PHZ-1830 | ||
| 行程 | 單位 | 參數 |
| X軸行程 | mm | 3000 |
| Y軸行程 | mm | 1800 |
| Z軸行程 | mm | 1250 |
| 主軸端面至工作臺距離 | mm | -330~920 |
| B/C軸 | ||
| 容許工件載重（含夾具） | N.m | 1200/2000 |
| 重復精度 | / | ±5′′ |
| 分度精度 | / | ±110°/270° |
| 移動速度 | ||
| X軸快移速度 | m/min | 110 |
| Y軸快移速度 | m/min | 110 |
| Z軸快移速度 | m/min | 110 |
| 切削進給速度X/Y/Z | mm/min | 15/15/15 |
| 潤滑和冷卻系統 | ||
| 潤滑系統 | / | 自動潤滑 |
| 冷卻系統 | / | 噴水冷卻 |
| 精確度 | ||
| 定位精度X軸 | mm | 0.015 |
| 定位精度Y/Z軸 | mm | 0.015/0.01 |
| 重復定位精度X/Y/Z軸 | mm | 0.01/0.01/0.008 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 數控系統 | / | SIEMENS/FANUC |
| 高度 | mm | 6910 |
| 占地面積 | mm | 8350x6630 |
| 重量 | T | 45 |
產品特點：
1.該機型是專為大型一體化壓鑄車身結構件，研發制造的直線電機雙五軸頭高速龍門加工中心；
2.采用雙橫梁、雙五軸頭搭載四軸轉臺結構，能輕松應對壓鑄件曲面、異形面等加工位置度的要求；
3.三軸搭載直線電機，快移速度能達到110m/min,三軸最大加速度可達1.3g；
4.三軸均采用光柵尺進行閉環控制，保障高精度。
