臥式加工中心指主軸為水平狀態的加工中心。正T型的臥式加工中心，其立柱沿X向左右移動、Z向工作臺前后移動、Y向主軸箱上下移動；倒T型的臥式加工中心，其立柱沿Z向移動、工作臺沿X向左右移動、Y向主軸箱上下移動。

　　正T型結構：工作臺左右移動，立柱前后移動。

　　倒T型結構：工作臺前后移動，立柱左右移動。

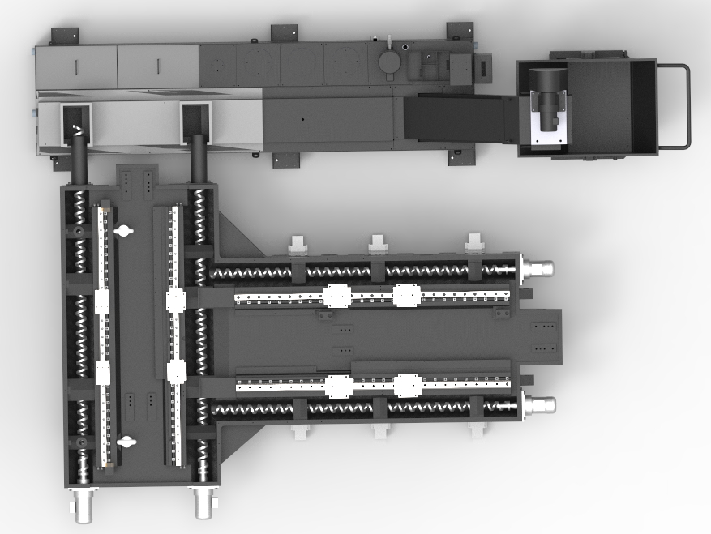

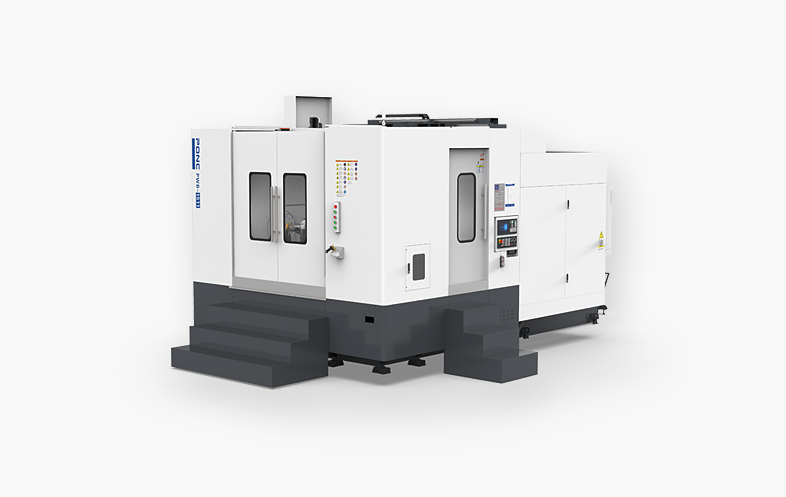

普恩克正T型布局結構-臥式加工中心PWM-63II：

　　①正T型一體式階梯型床身，剛性更好，抗傾覆性更好。

　　②油冷機和液壓站獨立于主機布置，方便維修和保養。

　　③螺旋排屑器位于數控轉臺的兩側，排屑方便。

　　④電氣柜通過支架和床身一起把合，方便吊裝和運輸。

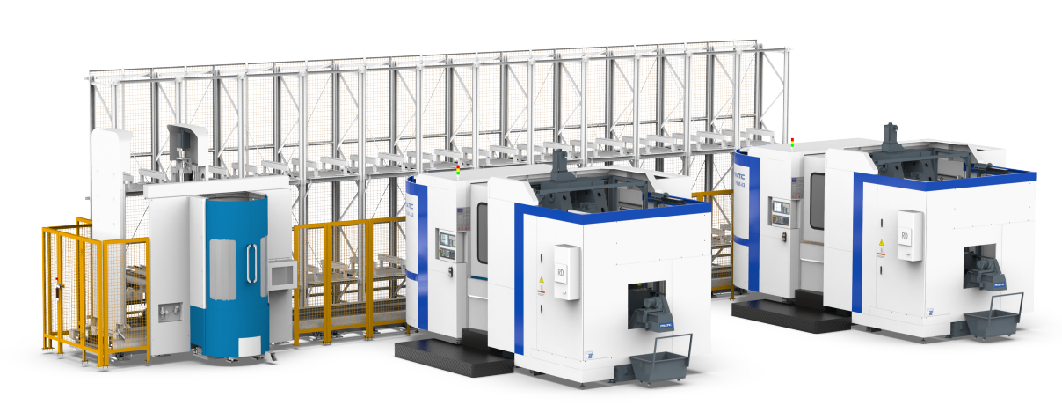

　　①多類型組合的托盤系統，提供出色的靈活性，滿足不同生產形態自動化需求。

　　②基于PC實現自動化控制，安全可靠。

　　③模塊化設計的物料儲運系統，輕松實現生產系統擴展

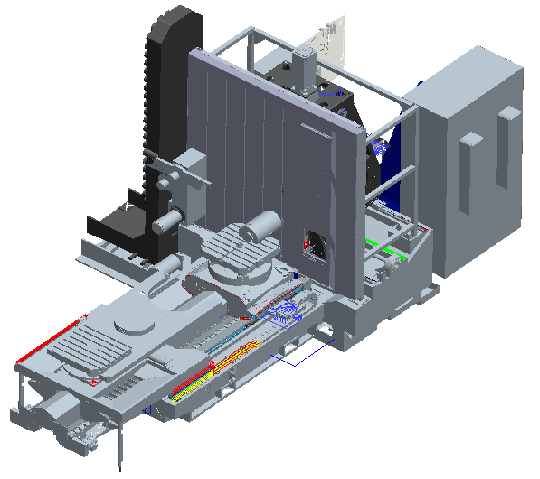

普恩克倒T型布局結構-臥式加工中心PWT-63：

　　①全動柱式機構，大跨距設計，高剛性，高強度

　　②雙交換工作臺，效率高

　　臥式加工中心是一種功能較全的數控機床，具有多種工藝手段，與普通機床加工相比，具有許多顯著的工藝特點。

　　①加工精度高  在加工，其工序高度集中，一次裝夾即可加工出零件上大部分甚至全部表面，避免了工件多次裝夾所產生的裝夾誤差，因此，加工表面之間能獲得較高釣相互位置精度。同時，多采用半環，甚至全閉環的位置補償功能，有較高的定位精度和重復定位精度，在加工過程中產生的尺寸誤差能及時得到補償，與普通機床相比，能獲得較高的尺寸精度。

　　②精度穩定  整個加工過程由程序自動控制，不受操作者人為因素的影響。同時，沒有凸輪、靠模等硬件，省去了制造和使用中磨損等所造成的誤差，加上機床的位置補償功能和較高的定位精度和重復定位精度，加工出的零件尺寸一致性好。

　　③效率高  一次裝夾能完成較多表面的加工，減少了多次裝夾工件所需的輔助時間。同時城少了工件在機床與機床之間、車間與車間之間的周轉次數和運輸工作量。

　　④表面質量好  主軸轉速和各軸進給量均是無級詞速，有的甚至具有適應控制功能，能隨刀具和工件材質及刀具參數的變化，把切削參數調整到較佳數值，從而提高了各加工表面的質量。

　　普恩克臥式加工中心擁有多款類型可供選擇，滿足各類工件加工解決方案！

PWA-CNC1514H

PWB-1511
